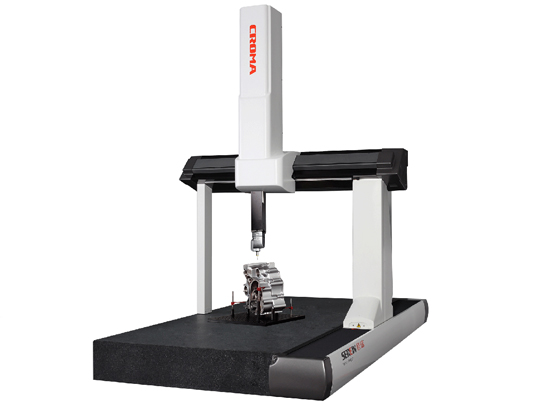

采用國際領先的全鋁技術，極佳的剛性/質量比，保證機器的高性能和高精度。
X向橫梁采用超高精密三角梁(Tricision®)技術，相比矩形橫梁，重心更低，質量剛性比更佳，運動更加可靠，該領先技術受到專利保護。
聯系電話0592-5701967 聯系在線客服
電話咨詢采用國際領先的全鋁技術，極佳的剛性/質量比，保證機器的高性能和高精度。
X向橫梁采用超高精密三角梁(Tricision®)技術，相比矩形橫梁，重心更低，質量剛性比更佳，運動更加可靠，該領先技術受到專利保護。
主要特征：
• 采用國際領先的全鋁技術，極佳的剛性/質量比，保證機器的高性能和高精度。
• X向橫梁采用超高精密三角梁(Tricision®)技術，相比矩形橫梁，重心更低，質量剛性比更佳，運動更加可靠，該領先技術受到專利保護。
• Y軸采用獲得專利的燕尾型導軌，提高了測量機的精度和重復性。
• Z向采取獲得了專利的氣動平衡技術，采用柔性懸掛系統，避免了軸向運動和傳動之間的干涉問題，提高了測量機的精度和長期穩定性。
• 三軸均采用高精度德國HEIDENHAIN光柵尺，系統分辨率可達0.078μm，同時采用一端固定，一端自由伸縮的方式安裝，減少了光柵尺的變形，保證在溫度變化時的線性伸縮。
• 各運動軸均采用直流伺服驅動+增強型同步帶，確保大行程測量機運動的平穩性和定位的準確性。
• 采用海克斯康為Croma專業打造的IDC-I控制系統，21項誤差空間修正技術和自動調諧功能，保證了機器的動態性能和測量精度。
• 軟件為業界標桿的PC-DMIS BASIC (PC-DMIS PREMIUM)，功能強大，易學高效。
規格型號與技術指標：
| 機器型號 | 10128 | 10158 | 10218 | |
| 行程 | X | 1000 | 1000 | 1000 |
| Y | 1200 | 1500 | 2100 | |
| Z | 800 | 800 | 800 | |
| 外形尺寸 | Lx | 1600 | 1600 | 1600 |
| Ly | 2177 | 2477 | 3077 | |
| Lz | 2837 | 2837 | 2837 | |
| 測量空間 | Dx | 1130 | 1130 | 1130 |
| Dz | 118 | 118 | 118 | |
| Dz1 | 940 | 940 | 940 | |
| 平臺 | Ph | 580 | 590 | 590 |
| Py | 1910 | 2210 | 2810 | |
| 支撐 | Sy | 1000 | 1200 | 1450 |
| Sy1 | 455 | 505 | 680 | |
| 承重(Kg) | 1300 | 1500 | 1800 | |
| 機臺重量(Kg) | 1785 | 2090 | 2625 | |
| MPEp(μm) | 3.5 | |||
| MPEe(μm) | 3.2+L/300 | |||
| 光柵尺分辨率 | 0.078μm | |||
| 空間移動速度 | 520mm/s | |||
| 空間移動加速度 | 1470 mm/s2 | |||
| 流量/供氣壓力 | 2.5dm3/s (180NL/min) >0.7MPa | |||
| 溫度 | 20±2℃ | |||
| 濕度 | 45%-75% | |||
