產品型號： VMQ－閃測影像儀
相關標準： 品牌和銷量國內領先
產品特點： 精準閃測，一鍵即得
聯系電話0592-5701967 聯系在線客服

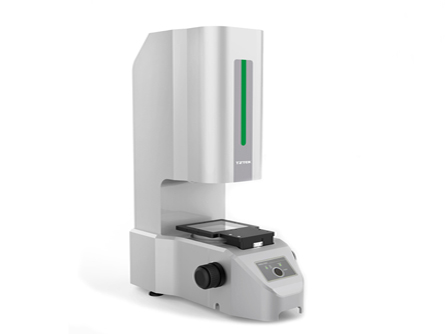

電話咨詢工件的高效多批量精密檢測——VMQ100C一鍵閃測影像儀的詳細描述：
VMQ是天準公司面向客戶快速測量需求而研發的一款閃測影像測量儀。該測量儀器不僅凝聚了影像測量領域的多項先進技術成果，而且還融入了快速閃測的創新測量理念。此款影像測量儀特別適合于批量測量手機配件、齒輪、彈簧、螺釘?shù)容^小尺寸的工件，速度快，操作簡單；對于復雜工件，僅需一鍵即可實現快速測量，極大地提高了測量效率。
儀器特點
◆ 精準閃測，一鍵即得；
◆速度快，效率高，適合批量測量需求；
◆ 操作簡單，一鍵按下，即可快速完成所有的測量過程，并輸出測量結果；
◆自動圖像配準功能，無需定位工件，無需夾具，簡化操作；
◆ 可同時識別多個測量工件并進行測量，輸出結果；
◆測量結果可輸出Word、Excel、CAD等格式；
◆ 大口徑雙遠心鏡頭，直徑100mm，實現全景測量；
◆使用1000萬像素圖像傳感器，分辨率高；
◆ 測量過程無需平臺運動，安靜可靠；
◆配置了豐富的外部接口，可以定制集成到生產線，實現快速在線測量。
技術參數
| 型號 | VMQ100C | |
| 測量范圍* | 72.5×52 | |
| Z軸行程 | 40 | |
| 外部尺寸 | 580×320×800 | |
| 重量 | 35 | |
| 承重 | 3 | |
| 測量精度 | 5μm | |
| 最大待測工件高度 | 35mm | |
| 最小顯示單位 | 0.1μm | |
| 光源 | 輪廓光 | LED冷光源（綠色平行光），256級亮度可調 |
| 表面光 | 4分區環狀LED冷光源（白色），各段獨立控制，256級亮度可調 | |
| 圖像傳感器 | 1000萬像素工業相機 | |
| 軟件 | Vispec測量軟件（VMQ版） | |
| 光學鏡頭 | Φ100mm雙遠心鏡頭 | |
| 景深 | 30mm | |
| 保修期 | 1年 | |
| 工作環境 | 溫度20°C±5°C，濕度30～80% | |
| 振動<0.002g,低于15Hz | ||
| 電源 | 220V/50Hz/3A | |
* 客戶可根據需求選配500萬像素工業相機，圖像視野為95mm×80mm，有效測量區域?yàn)棣?0mm
應用行業
機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。
測量對象
LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
測量元素
長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
